螺杆泵-单螺杆泵-直连式单螺杆泵

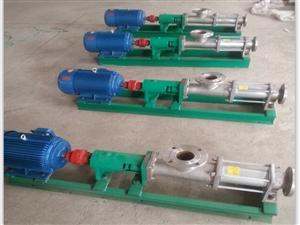

直连式单螺杆泵

本产品适合输送具有以下特性的介质:固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高
产地:中国>河北>沧州>泊头市
生产商:泊头市鸿海泵业有限公司
电话:0317-8296493 8296492 8296495 8296494
传真:0317-8300980

直连式单螺杆泵详细介绍

●概述
    直连式单螺 杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持 不变。压力稳定,因而不会产品涡流和搅动。
    单螺 杆泵被广泛用于各行业输送各类介质,恒压连续运行,无脉动,介质输送无破损,通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质:固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar,特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配,为您提供最佳使用方案。
● 广泛的材料选择
    针对不同的应用领域,选用不同的金属材料,从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶,如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质,可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时,可选用硬材质定子或刚性定子。各种轴封形式:按客户的要求,机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封;也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
● 其他特点
   最高吸上高度可6米水柱
   可双向旋转,双向输送(需配备反转定子)
   安装方式灵活.
  运行顺畅、平稳、噪音低、无脉动、无剪切·输送介质温度范围-20℃~+150℃·单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
直连式单螺杆泵性能参数表


固定转速时的性能参数:

型号流量(m3/h)压力(Mpa)允许最高转数(r/min)电机功率(kw) 必需汽蚀余量(m)进口法兰通径(mm)出口法兰通径(mm)允许颗粒直径(mm)允许纤维长度(mm)
G10-10.10.89600.5532525120
G10-21.6
G13-10.40.69600.5532525120
G13-21.2
G15-10.80.69600.75425251.525
G15-21.20.75
G25-120.69601.54032230
G25-21.22.2
G30-150.69602.250402.535
G30-21.23
G35-180.696036550340
G35-21.24
G40-1120.6960480653.845
G40-21.25.5
G50-1140.67205.54.510080550
G50-21.27.5
G60-1220.6720115125100660
G60-21.215
G70-1380.672011150125870
G70-21.218.5
G85-1560.6630151501501080
G85-21.230
G105-11000.65003020020015110
G105-21.255
G135-11500.6 4525025020150
G135-21.290



单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号压力0.3Mpa压力0.6Mpa可调转数
转数(r/min)流量(m3/h)电动机功率(kw)转数(r/min)流量(m3/h)电动机功率(kw)转数(r/min)流量(m3/h)电动机功率(kw)
G20-19600.960.75-6级9600.80.75-6级125~12500.1~1.51.1
7200.80.55-8级7200.50.75-8级
5100.40.55-4级/齿轮箱5100.30.75-4级/齿轮箱
G25-19602.40.75-6级96021.5-6级125~12500.1~31.5
7201.50.55-8级7201.271.1-8级
5101.080.55-4级/齿轮箱5100.91.1-4级/齿轮箱
G30-19603.61.5-6级96032.2-6级125~12500.2~42.2
7202.281.1-8级7201.91.5-8级
5101.631.1-4级/齿轮箱5101.351.5-4级/齿轮箱
G35-17204.82.2-8级7204.043-8级125~8900.3~53
5103.361.5-4级/齿轮箱5102.82.2-4级/齿轮箱
3801.921.1-4级/齿轮箱3801.601.5-4级/齿轮箱
G40-15106.82.2-4级/齿轮箱5105.63-4级/齿轮箱125~8900.3~104
3805.11.5-4级/齿轮箱38042.2-4级/齿轮箱
2522.651.1-6级/齿轮箱2522.21.5-6级/齿轮箱
G50-151013.84-4级/齿轮箱51011.55.5-4级/齿轮箱80~7501~185.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
G60-151020.87.5-4级/齿轮箱5101611-4级/齿轮箱63~6301~2011
38015.67.5-4级/齿轮箱3801211-4级/齿轮箱
2527.85.5-6级/齿轮箱25267.5-6级/齿轮箱
G70-1510265.5-6级/齿轮箱5102011-4级/齿轮箱56~5601~2211
3801711-4级/齿轮箱3801311-4级/齿轮箱
2529.17.5-6级/齿轮箱25277.5-6级/齿轮箱
G85-13803211-4级/齿轮箱3802515-4级/齿轮箱37~3702~2415
252217.5-6级/齿轮箱2521611-6级/齿轮箱
189115.5-8级/齿轮箱189811-8级/齿轮箱
G105-13808015-4级/齿轮箱3806522-4级/齿轮箱29~2903~5022
2524415-6级/齿轮箱2523422-6级/齿轮箱
1892911-8级/齿轮箱1892215-8级/齿轮箱
G135-138013237-4级/齿轮箱38012045-4级/齿轮箱18~1803~5645
2529530-6级/齿轮箱2528037-6级/齿轮箱
1896518.5-6级/齿轮箱1895330-8级/齿轮箱



双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号压力0.3Mpa压力0.6Mpa可调转数
转数(r/min)流量(m3/h)电动机功率(kw)转数(r/min)流量(m3/h)电动机功率(kw)转数(r/min)流量(m3/h)电动机功率(kw)
G20-29600.961.5-6级9600.81.5-6级125~12500.1~1.51.5
7200.81.1-8级7200.51.5-8级
5100.40.55-4级/齿轮箱5100.31.1-4级/齿轮箱
G25-29602.41.5-6级96022.2-6级125~12500.1~31.5
7201.51.1-8级7201.271.5-8级
5101.081.1-4级/齿轮箱5100.91.5-4级/齿轮箱
G30-29603.63-6级96033-6级125~12500.2~43
7202.281.5-8级7201.92.2-8级
5101.631.5-4级/齿轮箱5101.352.2-4级/齿轮箱
G35-27204.83-4级7204.044-8级125~8900.3~54
5103.362.2-4级/齿轮箱5102.83-4级/齿轮箱
3801.921.5-4级/齿轮箱3801.602.2-4级/齿轮箱
G40-25106.84-4级/齿轮箱5105.65.5-4级/齿轮箱125~8900.3~105.5
3805.13-4级/齿轮箱38044-4级/齿轮箱
2522.652.2-6级/齿轮箱2522.23-6级/齿轮箱
G50-251013.85.5-4级/齿轮箱51011.57.5-4级/齿轮箱80~7501~187.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
G60-251020.815-4级/齿轮箱5101615-4级/齿轮箱63~6301~2015
38015.611-4级/齿轮箱3801215-4级/齿轮箱
2527.87.5-6级/齿轮箱252611-6级/齿轮箱
G70-25102615-4级/齿轮箱5102018.5-4级/齿轮箱56~5601~2218.5
3801711-4级/齿轮箱3801315-4级/齿轮箱
2529.111-6级/齿轮箱252711-6级/齿轮箱
G85-23803218.5-4级/齿轮箱3802522-4级/齿轮箱37~3702~2422
2522115-6级/齿轮箱2521618.5-6级/齿轮箱
1891115-8级/齿轮箱189815-8级/齿轮箱
G105-23808030-4级/齿轮箱3806537-4级/齿轮箱29~2903~5037
2524430-6级/齿轮箱2523430-6级/齿轮箱
1892922-8级/齿轮箱1892222-8级/齿轮箱
G135-238013255-4级/齿轮箱38012075-4级/齿轮箱18~1803~5675
2529555-6级/齿轮箱2528075-6级/齿轮箱
1896537-8级/齿轮箱1895345-8级/齿轮箱



单、双级水煤浆工作泵的性能参数

泵 型流量(m3/h)工作压力(Mpa)转数(r/min)齿轮减速配套调速电机(kw)
G30-2~11.230~300YCT160/4A-2.2
G35-2~21.230~300YCT160/4A-2.2
G40-2~31.230~300YCT160/4A-3
G50-1~4.50.630~300YCT180/4A-4
G50-2~4.51.228~280YCT200/4A-5.5
G60-1~6.50.628~280YCT200/4A-5.5
G60-2~6.51.225~250YCT200/4B-7.5
G70-1~80.625~250YCT200/4B-7.5
G85-1~12.50.618~180YCT225/4A-11
G105-1~200.614~140YCT225/4B-15
G135-1~350.610~100YCT250/4B-22

说明:
1、以上性能参数是常温清水试验时的试验数据;
2、对于不同的介质、不同的转速,性能参数都将变化,其流量值与浓度、粘度成反比,与转速成正比;
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型,或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机,流量随转速变化无级可调。
