RY型风冷式热油泵安装尺寸及曲线

来源：圆弧齿轮泵-导热油泵发布时间：2012/2/21 11:01:45

※ 结构简介

RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。

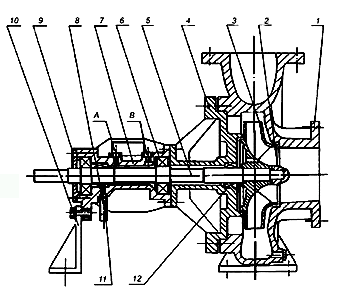

主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料

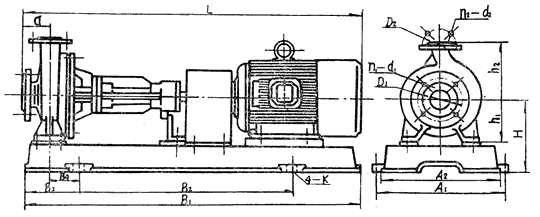

机组安装尺寸图

泵型号	A1	A2	B1	B2	B3	B4	a	H	h1	h2	D1	D2	n1-d1	n2-d2	K	L
20-20-100	220	195	535	300	117	86	52	120	80	100	65	65	4-φ12	4-φ12	φ16	537
20-20-125						75	60	125	85	115						607.5
25-25-160	300	280	680	410	120	70	75	170	110	150	85	85	4-φ14	4-φ14	φ20	623
32-32-160								180	120	130	100	100	4-φ16	4-φ16		647
40-25-160											125	100	4-φ18	4-φ14		670
50-32-160	400	370	970	600	165	90	85	227	132	160	125	100	4-φ18	4-φ18	φ 25	895
50-32-200							80	255	160	180						965
65-40-200							100				145	110				985
65-50-160							80	227	132	160		125				965
50-32-250	440	410	1150	740	205	115	100	270	180	225	125	100	4-φ18	4-φ18	φ25	1070
80-50-200						110		250	160	200	160	125				1100
65-40-250	490	460	1280	840	220	130	100	285	180	225	145	110	4-φ18	4-φ18	φ28	1300
80-50-250							125				160	125	8-φ18	4-φ18		1325
100-65-200							100				180	145				1300
65-40-315	550	510	1430	940	245	140	125	305	200	250	145	110	4-φ18	4-φ18	φ28	1432
100-65-250											180	145	8-φ18			1450
125-100-200	670	630	1630	1060	285	180	125	335	200	280	210	180	8-φ18	8-φ18	φ28	1630
125-100-250							140	360	225							1673
80-50-315			1830	1200	315	200	125	390			160	125		4-φ18		1700
100-65-315											180	145				1700
150-150-200							150			315	240	240		8-φ23		1732
200-150-400							160	480	315	450	295	240	8-φ23	8-φ23		1850
250-200-400	860	1010	2150	1200	525	350	200	630	400	470	385	320	12-φ33	12-φ30	φ35	2321
250-200-500								680	450	540						2572
